Πυροσβεστικό συγκρότημα NFPA

Πυροσβεστικά αντλιοστάσια με προσανατολισμό στο NFPA 20, για μόνιμη πυροπροστασία: ηλεκτροκινητήρας ή πετρελαιοκινητήρας, αντλία jockey, πίνακες και εξαρτήματα έργου.

Κοινοποίηση

Κατηγορία: Αντλίες | Κατάλογος

Τι είναι το NFPA;
Ο National Fire Protection Association (NFPA), που ιδρύθηκε το 1896 στις Ηνωμένες Πολιτείες, είναι διεθνώς αποδεκτός για τα πρότυπα και τις εκδόσεις του στην πυρασφάλεια και την ασφάλεια εργασίας. Η εκπαίδευση σε αυτά τα πρότυπα βελτιώνει την εφαρμογή στο έργο.

Τι είναι το NFPA 20;
Το NFPA 20 (πρότυπο εγκατάστασης φυγοκεντρικών πυροσβεστικών αντλιών) ορίζει προδιαγραφές, επίδοση και κανόνες εγκατάστασης για πυροσβεστικές αντλίες, συγκροτήματα, πίνακες κινητήρων και τα συνοδευτικά εξαρτήματα.

Η Desan Engineering προμηθεύει πυροσβεστικά αντλιοστάσια κατασκευασμένα με προσανατολισμό στις απαιτήσεις του NFPA 20, για μόνιμα συστήματα πυροπροστασίας.

Χαρακτηριστικά

  • Ξεχωριστός πίνακας για κάθε αντλία
  • Πίεση μηδενικής παροχής όχι πάνω από 1,4 φορές την ονομαστική πίεση
  • Στο 1,5 της ονομαστικής παροχής, η πίεση δεν πέφτει κάτω από το 0,65 της ονομαστικής
  • Ταχύτητα στον σωλήνα αναρρόφησης κάτω από 4,57 m/s (15 ft/s)
  • Έδρανα με ελάχιστη διάρκεια ζωής 5.000 ωρών
  • Πτερωτή από μπρούντζο· άξονας AISI 316 ή AISI 304· κέλυφος χυτοσίδηρος GG-25
  • Στεγανοποίηση με σαλαμάστρα πέντε δακτυλίων στη σειριακή παραγωγή
  • Συντελεστής υπηρεσίας ηλεκτροκινητήρα όχι πάνω από 1,15
  • Φλάντζες κατά DIN 2533 / PN 16 (αναρρόφηση και κατάθλιψη συνήθως TS EN 1092-2 / PN 16 στις οριζόντιες πλατφόρμες αξονικής αναρρόφησης)

Πυροσβεστικό συγκρότημα φυγοκεντρικής αντλίας αξονικής αναρρόφησης
Τα πυροσβεστικά συγκροτήματα στηρίζονται συνήθως σε οριζόντια φυγοκεντρική αντλία αξονικής αναρρόφησης: μονοβάθμια, σπειροειδές κέλυφος, κλειστή πτερωτή, κίνηση με κόμπλερ. Η σαλαμάστρα είναι στάνταρ· μηχανικός στυπιοθλίπτης κατόπιν αιτήματος. Η πρόσβαση τύπου back pull-out επιτρέπει συντήρηση στεγανοποίησης, άξονα, εδράνων και πτερωτής χωρίς να βγει το κέλυφος από τις σωληνώσεις. Η περιστροφή είναι αριστερόστροφη από την πλευρά αναρρόφησης· το έδρανο λιπαίνεται εξωτερικά και έχει δείκτη λαδιού.

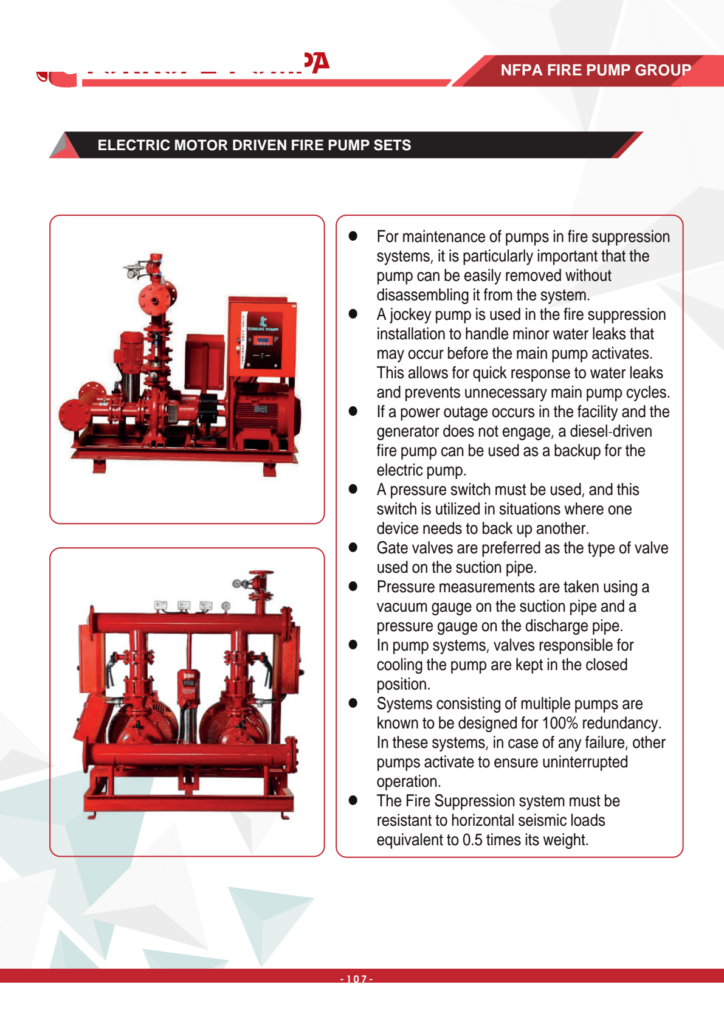

Πυροσβεστικά συγκροτήματα με ηλεκτροκινητήρα
Για τη συντήρηση έχει σημασία η αντλία να επισκευάζεται χωρίς πλήρη αποσυναρμολόγηση του δικτύου. Η αντλία jockey αναλαμβάνει τις μικρές διαρροές πριν ξεκινήσει η κύρια αντλία, ώστε να μην κάνει άσκοπους κύκλους. Αν κοπεί το ρεύμα και δεν ξεκινήσει η γεννήτρια, πυροσβεστική αντλία με πετρελαιοκινητήρα καλύπτει το ηλεκτροκίνητο συγκρότημα. Πιεζοστάτες ρυθμίζουν τη σειρά εφεδρείας μεταξύ των μονάδων. Στην αναρρόφηση προτιμώνται συρταρωτές βάνες· μανόμετρα κενού και πίεσης παρακολουθούν αναρρόφηση και κατάθλιψη. Οι βάνες ψύξης του συγκροτήματος μένουν κλειστές στην κανονική πυροσβεστική λειτουργία. Οι διατάξεις πολλών αντλιών σχεδιάζονται συνήθως με 100% εφεδρεία, ώστε άλλη μονάδα να αναλάβει αν μία σταματήσει. Η πυροσβεστική εγκατάσταση πρέπει να αντέχει οριζόντια σεισμικά φορτία έως το 0,5 του βάρους της.

Πυροσβεστικά συγκροτήματα με πετρελαιοκινητήρα
Στα συστήματα πυροπροστασίας οι αντλίες χρησιμοποιούνται συχνά με 100% εφεδρεία και πολλά συγκροτήματα κινούνται με πετρελαιοκινητήρα. Το NFPA 20 ορίζει πότε απαιτείται αντλία με κινητήρα εσωτερικής καύσης. Στις ηλεκτροκίνητες αντλίες η ανακουφιστική βαλβίδα ρυθμίζεται συνήθως στο 1,21 του μανομετρικού μηδενικής παροχής και μπαίνει στην κατάθλιψη. Η Desan Engineering χρησιμοποιεί ανακουφιστικές βαλβίδες με ελατήριο στα πυροσβεστικά πακέτα.

Παράμετρος Τιμή
Πρότυπο NFPA 20 — φυγοκεντρικές αντλίες πυρόσβεσης
Ονομαστικό εύρος παροχής (τυπικό) 100–5,000 gpm (up to ~8,000 gpm per catalog range notes)
Ονομαστική πίεση (οριζόντια) Περίπου 30–262 psi
Ονομαστική πίεση (κατακόρυφη) Περίπου 26–510 psi
Αντλίες πυρόσβεσης αξονικής αναρρόφησης Περίπου 50–1.250 gpm τυποποιημένες παροχές
Αντλίες πυρόσβεσης in-line Περίπου 50–750 gpm
Κατακόρυφες αντλίες πυρόσβεσης τύπου τουρμπίνας Περίπου 250–5.000 gpm
Υδραυλική πλατφόρμα Οριζόντια φυγοκεντρική αξονικής αναρρόφησης (τυπική)
Πτερωτή / άξονας / κέλυφος Μπρούντζος / AISI 316 ή 304 / GG-25
Στεγανοποίηση Σαλαμάστρα πέντε δακτυλίων (μηχανικός στυπιοθλίπτης κατόπιν αιτήματος)
Φλάντζες DIN 2533 – PN 16 / TS EN 1092-2 PN 16
Συντελεστής υπηρεσίας ηλεκτροκινητήρα (SF) ≤ 1.15
Κινητήρες Ηλεκτροκινητήρας και/ή πετρελαιοκινητήρας
Εξαρτήματα Πίνακας ανά αντλία, αντλία jockey, όργανα, βάνες, ανακουφιστική βαλβίδα

Διάταξη αναφοράς πυροσβεστικού συγκροτήματος.

Πυροσβεστικό συγκρότημα NFPA

Αναφορά κατασκευής και διάταξης πυροσβεστικού συγκροτήματος.

Χαρακτηριστικές καμπύλες πυροσβεστικής αντλίας (NFPA 20)
Τα ονομαστικά σημεία λειτουργίας ακολουθούν τους κανόνες καμπύλης του NFPA 20:

  • Shut-off (Hmax) — pressure at zero flow shall not exceed 140% of rated pressure
  • Rated point — rated flow Q and rated head Hm
  • 150% of rated flow — pressure shall not fall below 65% of rated pressure

Κατά το NFPA 20 οι δημοσιευμένες ονομαστικές παροχές των πυροσβεστικών αντλιών ακολουθούν τα τυποποιημένα βήματα παροχής της μελέτης πυροπροστασίας. Η επιλογή γίνεται μέσα σε αυτά τα βήματα, ανά έργο.

Τι να στείλετε για την επιλογή

  • Απαιτούμενη παροχή (gpm ή m³/h) και πίεση / μανομετρικό
  • Προτίμηση ηλεκτροκινητήρα και/ή πετρελαιοκινητήρα
  • Αριθμός κύριων αντλιών και ανάγκη αντλίας jockey
  • Έκταση πινάκων, βανών και οργάνων
  • Ρεύμα ή καύσιμο στο έργο και λογική εφεδρείας

Στείλτε τα στοιχεία φορτίου μέσω WhatsApp ή από τη φόρμα αιτήματος για πρόταση συγκροτήματος.
